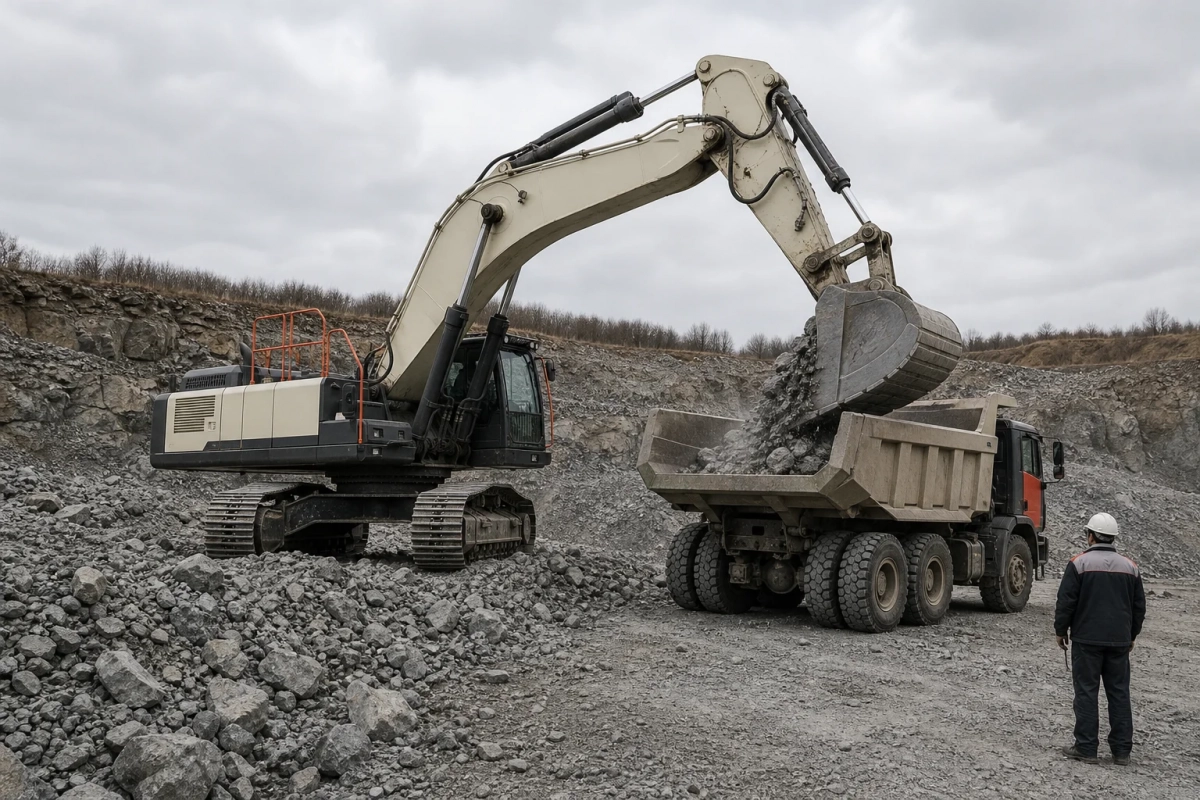

Гусеничный экскаватор для карьера: как выбрать класс 20, 30 или 40 т
Какой экскаватор нужен для карьера, определяют три параметра: объём выработки, высота уступа и размер самосвала под погрузкой. Номинальный класс 20, 30 или 40 т — только отправная точка. У машин одного класса разное усилие на рукояти, а паспортный ковш в забое заполняется не полностью. Ниже разбираем, как перейти от задачи к конкретной модели и что уточнить у дилера. Модели по массе удобно отбирать в разделе гусеничные экскаваторы.
Какой экскаватор нужен для карьера: как связаны масса, ковш и класс
Параметры связаны так: масса машины ограничивает объём ковша, ковш вместе с усилием копания задаёт, сколько материала уходит за один цикл, а число циклов в час даёт часовую производительность. Рабочая масса гусеничных экскаваторов в отрасли — от 10 до 100+ т, ковши — от 0,5 до 6+ м³. Поэтому формулировка «карьерный экскаватор» без цифр ничего не говорит о машине.
Решающий параметр — усилие копания. У машин одного номинального класса усилие на рукояти разное, и ковш подбирают под реальное усилие конкретной модели. В запросе дилеру указывайте не «экскаватор 30 тонн», а модель и комплектацию стрелы и рукояти.
Паспортный объём ковша нельзя переносить в смету без поправки на грунт. Поправки по материалам приведены в разделе о песке и щебне.
| Класс | Модель | Рабочая масса | Ковш |
|---|---|---|---|
| 30 т | Sumitomo SH300−6 | 31,3 т | 1,8 м³ |
| 35 т | LiuGong 936E | 35 т | 1,6 м³ |
| 35–40 т | SANY SY365H | 36 т (официальный сайт) | 1,6 м³ |
Для машин легче 30 т в наших материалах нет модели с подтверждённой массой. Известно только, что линейка Lovol включает машины массой от 21,6 до 25,05 т с ковшами от 0,92 м³. Конкретную модель этого диапазона подбирайте по спецификации производителя.
Гусеничный экскаватор 30 тонн: хватит ли для карьера или нужен 40 т
Общей нормы «30 т против 40 т» нет, вопрос решается расчётом под задачу. Ответьте на три вопроса: какой объём нужно вынимать за смену, какая высота уступа и какие самосвалы грузятся. Гусеничного экскаватора 30 тонн хватает, если его производительность с поправкой на материал закрывает сменный план, а высота выгрузки достаёт до борта кузова. Если не хватает — сравнивайте его с тяжёлыми моделями по тем же параметрам.
Пример машины 30 т — Sumitomo SH300−6: 31,3 т, ковш 1,8 м³. Класс 35–40 т в материалах представлен двумя моделями:
| Параметр | SANY SY365H | LiuGong 936E |
|---|---|---|
| Рабочая масса | 36 т | 35 т |
| Ковш | 1,6 м³ | 1,6 м³ |
| Двигатель | Isuzu 6HK1, 212 кВт | Cummins |
Данные SY365H взяты с официального сайта SANY в России. У дилеров встречаются другие цифры — до 37,5 т и ковш до 1,8 м³. Перед сделкой запросите спецификацию именно той машины, которую вам предлагают. Глубина копания LiuGong 936E — 7340 мм.
Модели можно посмотреть в разделах гусеничные экскаваторы SANY и гусеничные экскаваторы LiuGong. В каталоге есть также экскаватор ACE300 и экскаватор ACE340. Цифры в названии не подтверждают массу, поэтому массу и ковш сверяйте на карточках.
Сколько ковшей уйдёт на один самосвал
Число ковшей равно вместимости кузова, делённой на произведение паспортного объёма ковша и коэффициента наполнения для вашего материала. Результат округляйте вверх. Затем проверьте загрузку по массе: реальный объём ковша, умноженный на насыпную плотность материала и на число ковшей, не должен превышать грузоподъёмность самосвала. Если циклов на одну машину выходит много и самосвалы стоят в очереди, рассчитайте вариант с большим реальным ковшом.
Экскаватор для добычи песка и щебня: производительность по материалам
Один и тот же экскаватор для добычи песка и щебня даёт разную выработку, потому что песок, глина и скала по-разному заполняют ковш. Для песка есть ориентир из блога дилера: 20-тонная машина с ковшом 1,2 м³ выдаёт 80–100 м³/ч. Цифра ориентировочная, производитель её не подтверждает.
| Материал | Что известно | Как применять |
|---|---|---|
| Песок | 80–100 м³/ч у машины 20 т с ковшом 1,2 м³ (ориентир дилера) | Стартовая оценка, проверяется замерами в забое |
| Глинистые грунты | Производительность ниже на 20–30% | Закладывать снижение в план выработки |
| Влажная глина | Ковш заполняется на 70–80% от номинала | Умножать паспортный объём на 0,7–0,8 |
Реальный объём ковша равен паспортному, умноженному на коэффициент наполнения. Пример (расчёт редакции): у Sumitomo SH300−6 с ковшом 1,8 м³ во влажной глине при наполнении 70–80% за цикл уйдёт 1,26–1,44 м³. Производитель такого расчёта для этой модели не приводит.
По щебню и скале подтверждённых цифр производительности и наполнения ковша в наших материалах нет. Для этих материалов запрашивайте у производителя данные под конкретную модель и ковш или используйте нормы выработки для вашей породы.
Как посчитать производительность в смену
- Реальный объём ковша — паспортный объём, умноженный на коэффициент наполнения для вашего материала.
- Число циклов в час — по хронометражу в вашем забое или по данным производителя для выбранной комплектации.
- Часовая производительность — реальный объём ковша, умноженный на число циклов в час.
- Сменная производительность — часовая, умноженная на чистое время копания, без переездов, ожидания самосвалов и обслуживания.
- Для щебня и скалы коэффициент наполнения и время цикла берите только из данных производителя или собственных замеров.
Какие стрела и рукоять нужны для карьера
У одной модели бывает несколько вариантов рабочего оборудования. Kobelco SK210LC-8 в стандартной комплектации оснащается моноблочной стрелой 5,65 м, рукоятью 2,94 м и ковшом 1 м³ и копает на глубину до 6,7 м. Под заказ доступны удлинённая или двухзвенная стрела и рукояти 2,4 и 3,5 м.
| Модель | Стрела | Рукоять | Ковш |
|---|---|---|---|
| Kobelco SK210LC-8 (стандарт) | 5,65 м | 2,94 м | 1 м³ |
| Kobelco SK260LC-8 | 6 м | 3 м | 1,2 м³ |
| LiuGong 936E | 6400 мм | 3200 мм | 1,6 м³ |
Продавец LiuGong 936E указывает также противовес 6500 кг и ширину гусеницы 600 мм. У SANY SY365H есть исполнение с длинной стрелой, его размеры уточняйте у дилера.
По общей инженерной логике короткая рукоять даёт большее усилие на ковше, а длинная — досягаемость и глубину. Данных производителей, подтверждающих это для погрузки в самосвал и работы с уступа, в наших материалах нет. Поэтому рукоять выбирайте по рабочим диаграммам конкретной модели.
- Высота выгрузки — больше высоты борта самосвала с учётом того, стоит ли он на одном уровне с экскаватором.
- Глубина копания — на сколько ниже уровня стоянки машины нужно вынимать материал.
- Вылет — достаёт ли ковш до кузова без перестановки машины.
- Усилие на рукояти — для выбранного сочетания стрелы, рукояти и ковша, а не для базовой комплектации.
Ковш экскаватора для скальных пород и чем усиленная версия отличается от стандартной
Спецификаций скальных ковшей и усиленных исполнений с цифрами в наших материалах нет. Подтверждено одно правило: ковш экскаватора для скальных пород, как и любой другой, подбирают под реальное усилие копания конкретной модели.
Усиленные исполнения в номенклатуре встречаются: у одного из продавцов на странице LiuGong 939E среди вариантов указан 936E/Ehd. Что именно изменено в версии Ehd, там не сказано. Поэтому сравнивать её со стандартной машиной можно только по спецификации производителя.
Вопросы дилеру перед покупкой:
- Какое усилие на рукояти и на ковше у предлагаемого сочетания стрелы, рукояти и ковша?
- Какой ковш предлагается для вашей породы, из какой стали и какой толщины кромка и стенки?
- Есть ли износостойкие накладки, какие стоят зубья и коронки?
- Чем усиленная версия отличается от стандартной по раме, ходовой и защите — по пунктам спецификации?
- Допускает ли производитель установку скального ковша на стандартную машину?
Как выбрать гусеничный экскаватор: модели из каталога и порядок выбора
Чтобы выбрать гусеничный экскаватор для карьера, пройдите шаги по порядку:
- Определите материал: песок, глина, щебень или скала.
- Определите сменный объём выработки, высоту уступа и самосвалы под погрузкой.
- Рассчитайте реальную производительность с поправкой на материал и подберите класс.
- Подберите ковш под усилие копания конкретной модели.
- Проверьте стрелу и рукоять по высоте выгрузки, глубине и вылету.
- Выберите между стандартной и усиленной версией по спецификации.
- Сверьте с дилером спецификацию конкретной машины.
Модели отбирайте в разделе гусеничные экскаваторы или в общем каталоге экскаваторов. Модели класса 35–40 т ищите среди экскаваторов SANY. В каталоге есть также разделы Diechi и LGCE, параметры их моделей смотрите на карточках.
Среди машин ACE в каталоге есть гусеничный экскаватор ACE 230, экскаватор ACE 150 и экскаватор ACE1600. Массы этих моделей в наших материалах нет, поэтому массу, ковш и усилие сверяйте на карточках. ACE 230 в амфибийном исполнении — специальная версия, её пригодность для карьера уточняйте отдельно.
Для вспомогательных работ и малых объёмов существует другой тип техники — экскаваторы-погрузчики: LONKING 83C, LONKING 84C, LiuGong CLG 777A разноколёсный и LiuGong CLG777A-S равноколёсный. Их характеристики сверяйте на карточках.
| Задача | Исходный ориентир | На что смотреть |
|---|---|---|
| Песок | 20 т, ковш 1,2 м³, 80–100 м³/ч (ориентир дилера) | Хватает ли на сменный план, сколько ковшей уходит на самосвал |
| Влажная глина | Наполнение ковша 70–80% | Реальный объём ковша, запас по производительности |
| Щебень, скала | Подтверждённых цифр нет | Усилие на рукояти, тип ковша, отличия усиленной версии |
| Погрузка в самосвал с уступа | Рабочие диаграммы модели | Высота выгрузки, вылет, комплектация стрелы и рукояти |
Коротко
- Сравнивайте конкретные комплектации: усилие на рукояти у машин одного класса разное.
- Закладывайте в смету реальный объём ковша: во влажной глине — 70–80% от паспортного.
- Данные SANY SY365H расходятся по источникам (36 или 37,5 т), поэтому требуйте спецификацию предлагаемой машины.
- Доплачивайте за усиленную версию только тогда, когда дилер по пунктам показал, что в ней изменено.
Частые вопросы
Хватит ли 30 т для карьера по щебню или нужен 40 т?
Общей нормы нет, а подтверждённых цифр выработки на щебне в наших материалах нет. Запросите у производителя время цикла и наполнение ковша на щебне для обеих моделей, например Sumitomo SH300−6 и LiuGong 936E. Затем посчитайте сменную производительность каждой и сравните со своим планом.
Сколько ковшей нужно, чтобы загрузить самосвал?
Разделите вместимость кузова на паспортный объём ковша, умноженный на коэффициент наполнения, и округлите вверх. Затем проверьте, что масса груза не превышает грузоподъёмность самосвала.
Можно ли ставить скальный ковш на стандартную машину?
Подтверждённых данных об этом нет. Ковш подбирают под реальное усилие копания модели, поэтому спросите у производителя, допускает ли он скальный ковш на стандартной комплектации и какого объёма.
Чем усиленная версия отличается от стандартной и стоит ли переплачивать?
Усиленные исполнения существуют — например, вариант LiuGong 936E/Ehd, — но что в нём изменено, в доступном источнике не указано. Решение о доплате принимайте после сравнения спецификаций по ковшу, раме, ходовой и защите.
Как рассчитать производительность экскаватора в смену для песка, щебня и скалы?
Умножьте реальный объём ковша на число циклов в час и на чистое время копания в смене. Для песка стартовым ориентиром служат 80–100 м³/ч у машины 20 т с ковшом 1,2 м³ по данным дилера. Для щебня и скалы наполнение ковша и время цикла берите только из данных производителя или собственных замеров.
